CM-1L型數字靜態應變儀

2019/04/17

CM-1L型數字靜態應變儀是我公司研制的新一代靜態應變儀，指標已達到國內現階段靜態應變測量的高水平。它主要基于單片機技術的應用，全數字智能化設計，測量功能豐富，全部采用電子開關技術，避免了因機械開關和繼電器氧化、老化后接觸不良而造成的測量誤差。可實現實驗應力分析及靜力強度研究中測量結構及材料任意點變形的應力分析，配用相應的傳感器，可測力、壓力、扭矩、位移等物理量，其主要特點是：測量點數多，測量速度快，操作簡單，攜帶方便，數據可單點自動平衡和多點自動平衡，獨特的數學模型，配接應變式力傳感器、位移傳感器可直接顯示力值、位移值。支持混橋測量測量方式（單臂、半橋、全橋測量同時混和使用，測量更方便），各測點K值或靈敏度可單獨設定、連續可調并可永遠保持。其鍵盤為矩陣式鍵盤，具有數字鍵及功能鍵。數字鍵可方便的用于數據采集通道的快速切換及K值大小的設置數據可回放、傳往計算機存儲分析，是高校和科研院所實驗室進行應力測試的理想儀器。

2 采用先進的矩陣式鍵盤設計，具有數字鍵和功能鍵，非常便于各種參數設置和顯示通道的切換。

2 組橋方式全面，可組1/4橋、半橋、全橋，也可進行混橋測量。

2 內部采用高精度、高速AD芯片，1秒內可實現全部測點的數據傳輸、顯示、存貯。

2 測點切換采用進口優質器件程控完成，采用電子開關技術 ，減少因開關氧化引起的接觸電阻變化對測試結果的影響。

2 采用儀器上面板接線方式，接線簡單方便；接線端子采用進口端子，接觸可靠，不易磨損。

2 測量范圍：　0－±25000με；

2 零點不平衡范圍：±25000με

2 靈敏系數設定范圍：0.001－9.999

2 基本誤差：±0.2%F.S ±2με

2 零點漂移：±3με/4h；±1με/℃

2 橋壓：DC 2V

2 分辨率：1με

2 測點數： 8點/16點/24點/32點

2 測量速度：所有測點/秒

2 顯示： 10位LED－－2位儀器序號、2位測點序號、6位測量值；

  參數設置：軟件可完成輸入橋路方式、應變計電阻、導線電阻、應變計靈敏度系數的設置，并對測量結果自動修正；

  功能控制：通過TCP接口與計算機聯接，可對儀器進行手動采集、自動采集控制。

  數據管理：輸入被測試件材料的彈性模量和泊松比,軟件將完成應力及兩片直角、三片45°直角應變花主應力及方向的計算； 1/4橋測量時，軟件自動完成對橋路受非線性影響的修正。和各種橋式傳感器配合，軟件完成被測物理量單位量綱的歸一化，直接顯示壓力、力、荷重、位移等物理量的大小。

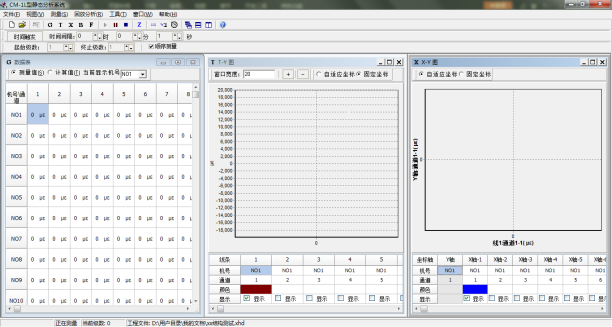

  報告輸出：所有數據可轉化為與Word、EXCEL兼容的文本格式。可完成應力分布圖、X－Y繪畫和T－Y繪圖的顯示存儲。

  配備計算機網絡接口，能采用一臺計算機監控256臺應變儀，能連臺式機和筆記本電腦。

  配備教師監控型材料力學試驗軟件，能同時觀測多臺儀器的應變值，測量值更新時間約1秒。

  材料力學實驗分析模塊：純彎曲梁正應力分布規律實驗數據分析模塊；電阻應變片靈敏系數標定實驗數據分析模塊；材料彈性模量E、泊松比μ測定數據分析模塊；偏心拉伸實驗數據分析模塊；彎扭組合受力分析模塊；懸臂梁實驗數據分析功能；壓桿穩定實驗數據分析功能等。
